实验室料斗混合机系统组成部件及应用范围
发布时间:2018-04-23浏览次数:405
实验室料斗混合机的料斗采用悬臂固定方式装于回转轴上,可360度旋转,由于料斗对称的轴线与回转臂回转轴线成一夹角,不同组分物料在密闭的料斗中进行三维空间运动,产生强烈翻转和高速切变,达到很好的混合效果。
实验室料斗混合机由机座、驱动系统、控制系统、混合料斗等部件组成。工作时,将物料加入料斗后,锁紧斗盖,按工艺要求设定混合时间、混合速度,启动控制系统,即可开始混合作业;到设定的时间后,整机垂直停止,混合结束。
回转系统是完成混合功能的关键系统,其中回转电机采用低速大扭矩减速电机,是主机混合的动力装置。在回转轴总成上装有感应元件,当回转体转到设定位置后,安装于机架上的感应器发出采样信号,该信号通过PLC系统,读取料斗转速和位置信息,不断在触摸上显示转速和累记转数,并按设定的时间发出停机指令。料斗停止回转,并在制动电机作用下料斗停在更佳的出料位置。
电气控制系统主要分为装于机架内的电器柜和传感器两部份。核心控制器件PLC控制器和变频器安装在电气控制柜中,在使用过程中,电器操作主要是在电气控制柜的操作面板(触摸屏)上完成的,包括打印机、触摸屏、电源开关和急停开关。触摸屏界面上能显示运行时间,转速。
实验室料斗混合机主要适用于在实验室中对不同组份干燥的粉体之间、颗粒之间或粉体和颗粒之间的混合实验。是摸索物料混合工艺参数的理想机型,是机电一体化的先进的实验室设备。

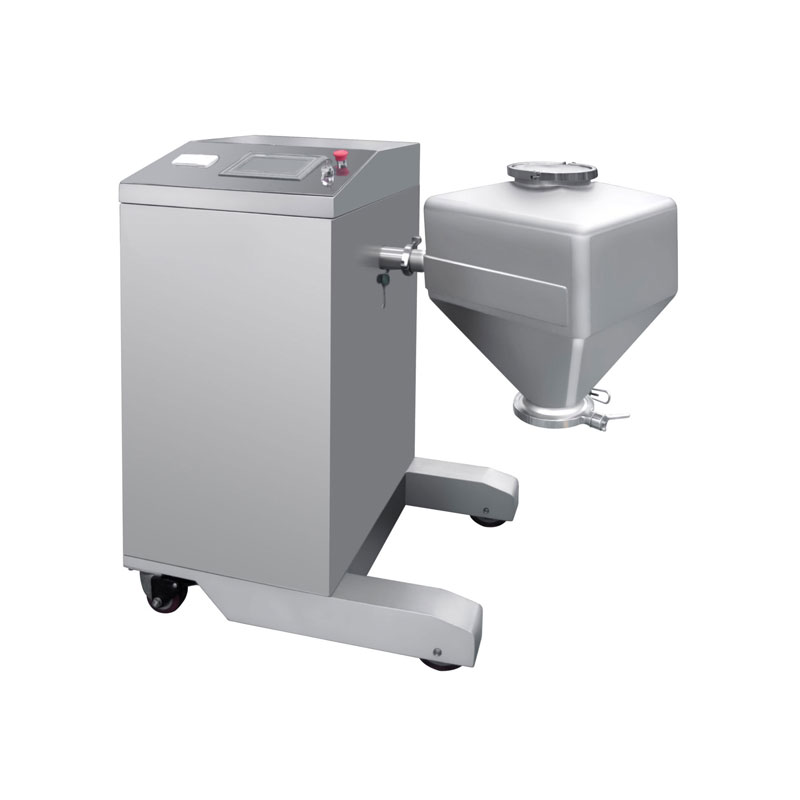

HSD系列实验室料斗混合机
